　　很多电源工程师、采购在器件选型时纠结氮化镓功率器件与传统硅 MOSFET，二者不存在绝对优劣，仅适配场景不同。本文从材料、电性、成本、应用四大维度完整对比，清晰区分两类功率元器件的适用边界，帮助企业精准选型、控制整机成本。　　1. 基础材料物理参数对比　　参数指标硅 MOSFET硅基氮化镓功率器件　　禁带宽度1.1eV3.4eV(硅 3 倍)　　击穿电场强度0.3MV/cm3.3MV/c...

4 寸硅基 / 碳化硅氮化镓少量即可申请样片；6 寸、8 寸标准外延片有基础起订量；安徽进步半导体支持研发小批量试样，同时配套芯片代工打样，缩短元器件研发周期。

阶段 6 寸硅基氮化镓技术已追平进口，良率、电学参数、批次稳定性差距极小；8 寸硅基、高压碳化硅基国产持续突破，同时交付周期短、价格优势明显，适配国产替代需求。

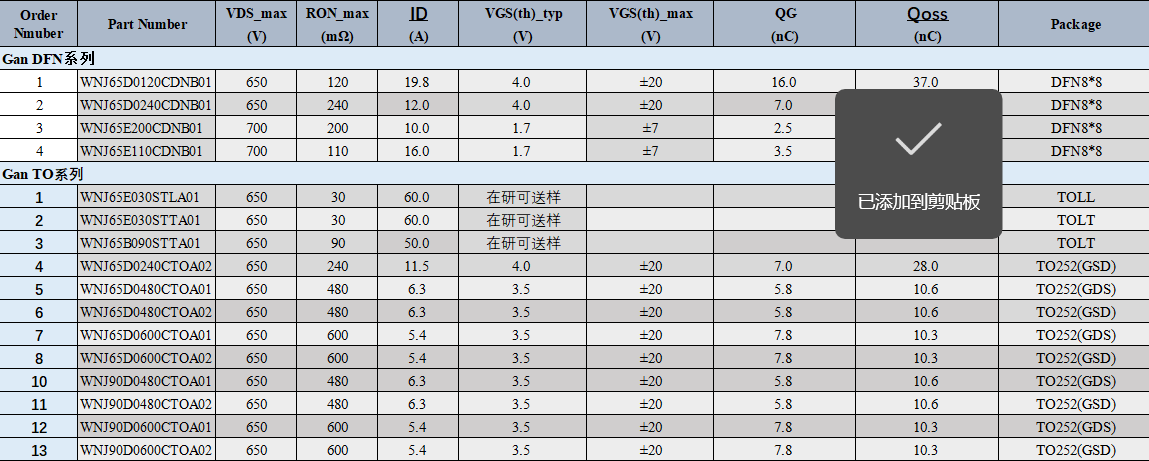

消费快充主流 650V；工业电源、小型储能 650V~900V；新能源车载 OBC、大型光伏储能采用 1200V 高压氮化镓元器件。

车规 GaN 元器件需满足 AEC-Q101 标准，工作温区 - 55℃~150℃，通过上千小时高低温老化，漏电、漂移参数管控更严苛；工业级温区范围窄，可靠性测试时长更短，成本更低。
