什么是人工培育CVD钻石
CVD培育钻石就是真钻石
本公司支持批量生产

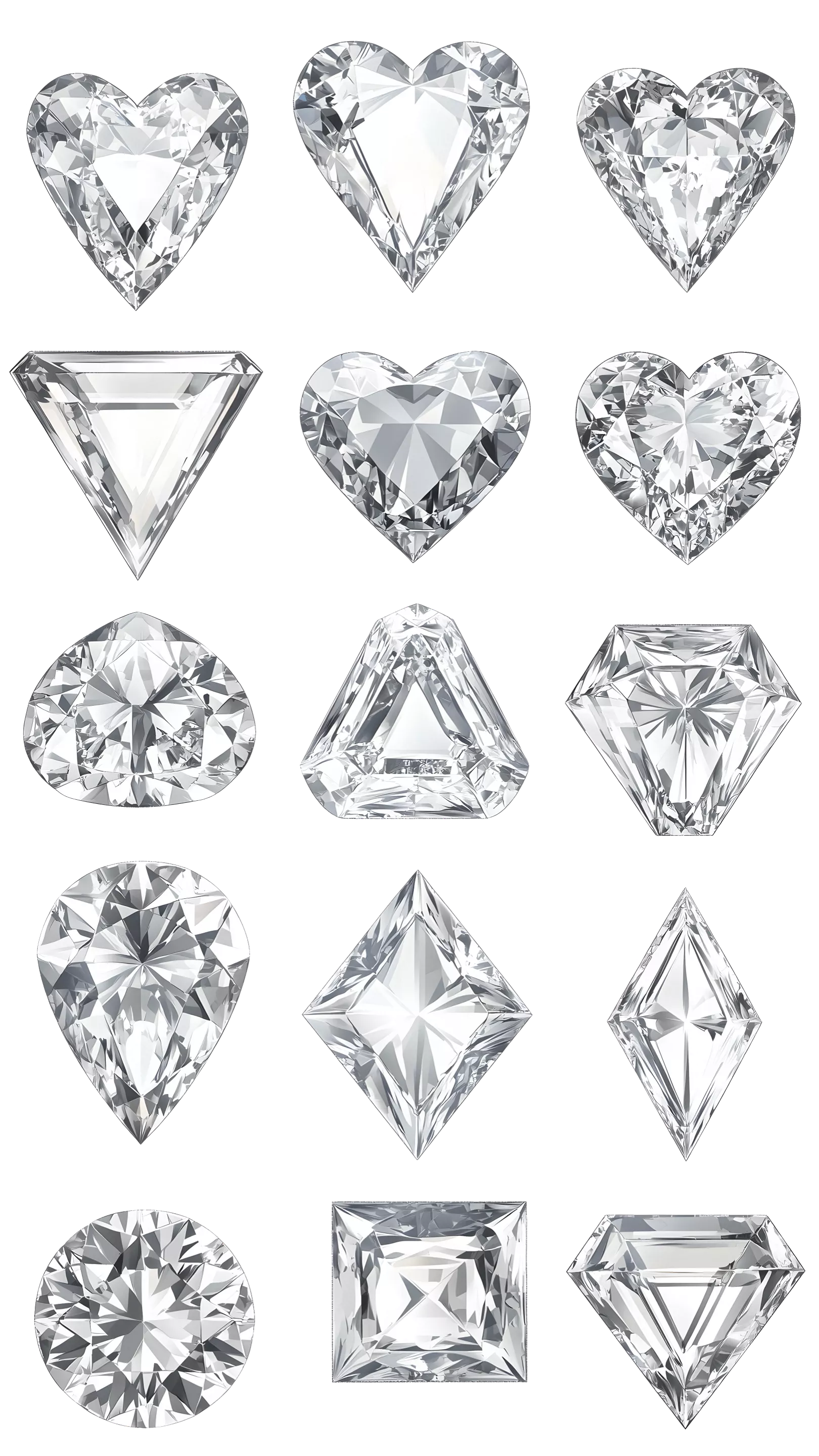

支持造型定制
支持钻石批发
+
探索培育钻石
进步半导体，凭借 CVD（培育技术，依托公司自建的高标准实验室，进步团队实现了高纯度人工钻石的精准培育，获得IGI认证，做到一钻一证，支持切割各种形状。
利用先进的技术和设备在实验室中还原出天然钻石形成的环境利用小型钻石品种诱发钻石自然结晶，以此在地表上培育出与天然钻石物理、化学、光学特性完全相同的钻石,因此,培育钻石就是货真价实的钻石
+
人工钻石和纯天然钻石的区别

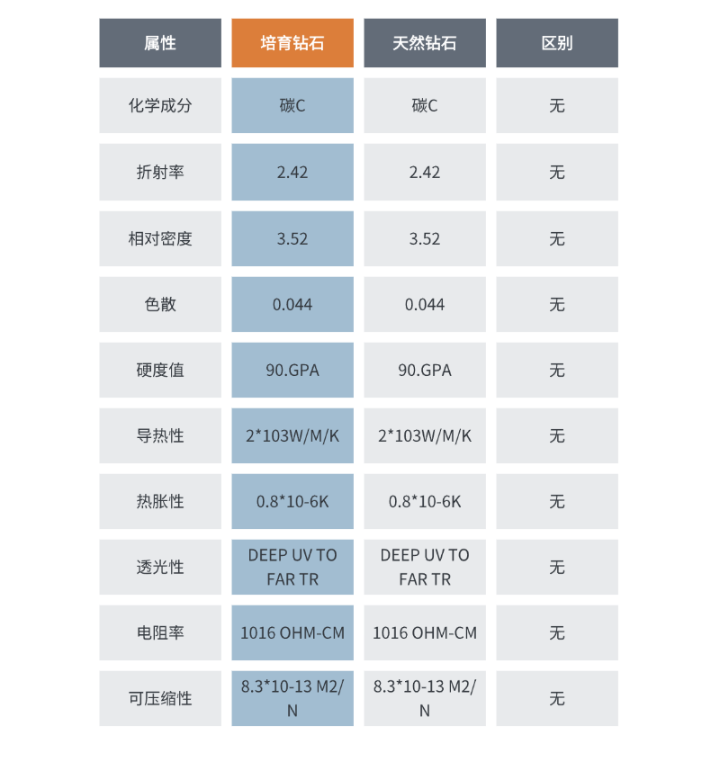

从化学本质、核心物理特性到日常视觉体验，人工钻石与纯天然钻石并无本质区别：两者同为纯碳元素构成的 sp³ 杂化晶体，莫氏硬度均达 10 级（自然界最高硬度），热导率、折射率、色散值等关键物理参数完全一致，即使用 10 倍放大镜观察，两者的火彩、光泽表现也毫无差异，普通消费者甚至部分非专业鉴定人员仅凭肉眼无法区分。在实际应用中，无论是作为珠宝首饰佩戴（同样具备璀璨质感与装饰价值），还是用于工业领域（如芯片散热、精密切割，均依托超高硬度与导热性发挥作用），两者功能完全等同；且像 IGI 等国际权威鉴定机构，对两者的 4C 评级标准（重量、颜色、净度、切工）也保持一致，仅在检测报告中注明 “培育” 或 “天然” 的来源属性，而非品质差异。简言之，除形成环境（天然历经亿万年地质作用，人工经实验室可控培育）与来源不同外，两者在品质、性能与使用价值上并无区别。
+
人工培育钻石产品优势
高净度与高纯度：通过 “原位光学监测 + 激光拉曼光谱检测” 双重把控，成品净度普遍达到VVS1 级以上（仅含极微量肉眼不可见的细小内含物），sp³ 杂化碳含量达 99.99% 以上，晶体内部无杂环碳、石墨相杂质；低应力与高稳定性：晶体内部应力值低于 50MPa（行业平均水平约 80-100MPa），避免钻石佩戴或加工中因应力集中出现裂纹，长期佩戴或工业使用中物理性能更稳定；颜色可控且均匀：不仅能稳定产出 D-F 级无色钻石（天然钻石中 D 级仅占 0.01%），还可通过精准调控微量元素，定制粉、蓝等彩钻，且颜色分布均匀，无天然彩钻常见的 “色带不均” 问题。
+
自有实验室 精心培育钻石

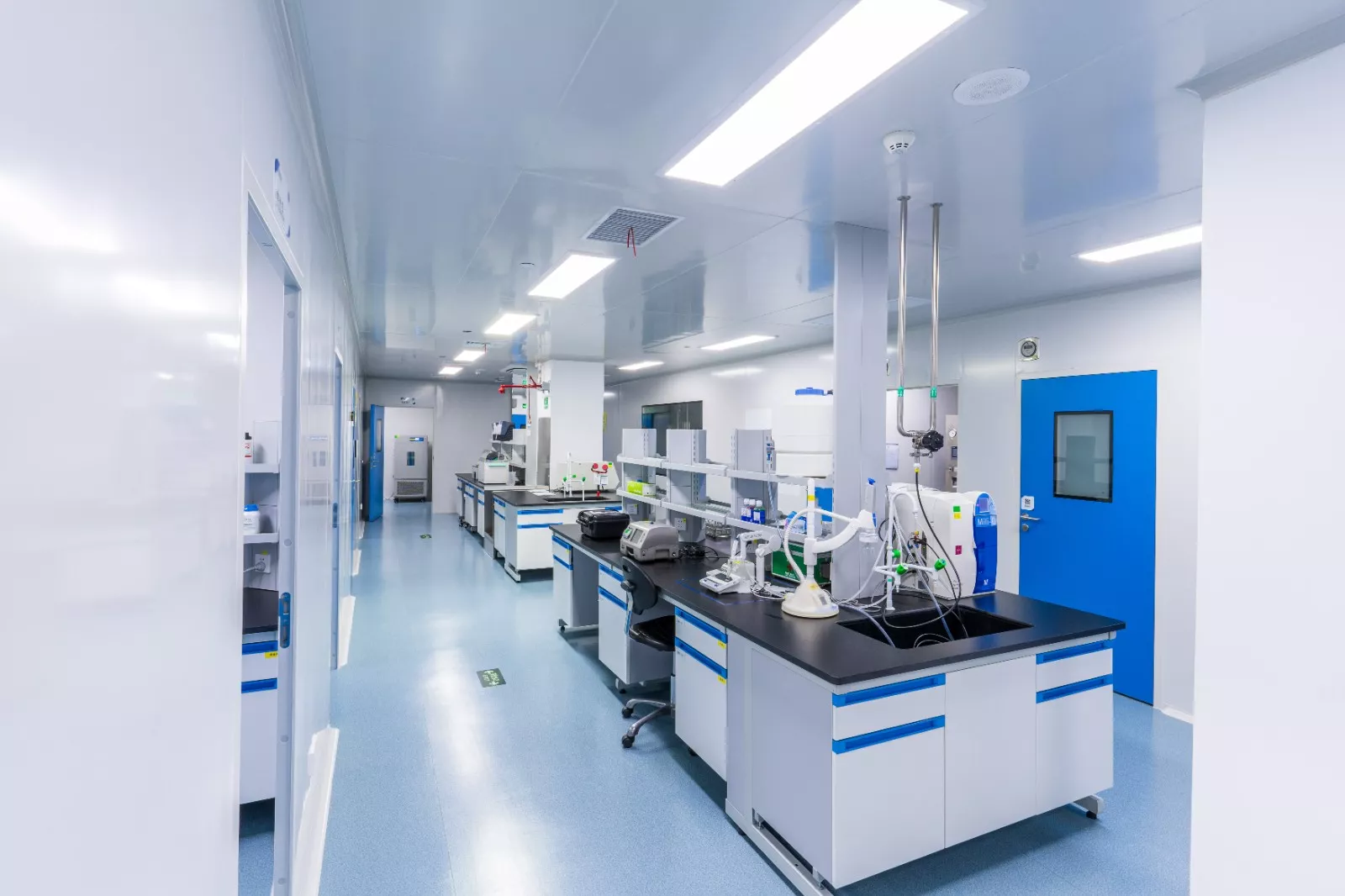

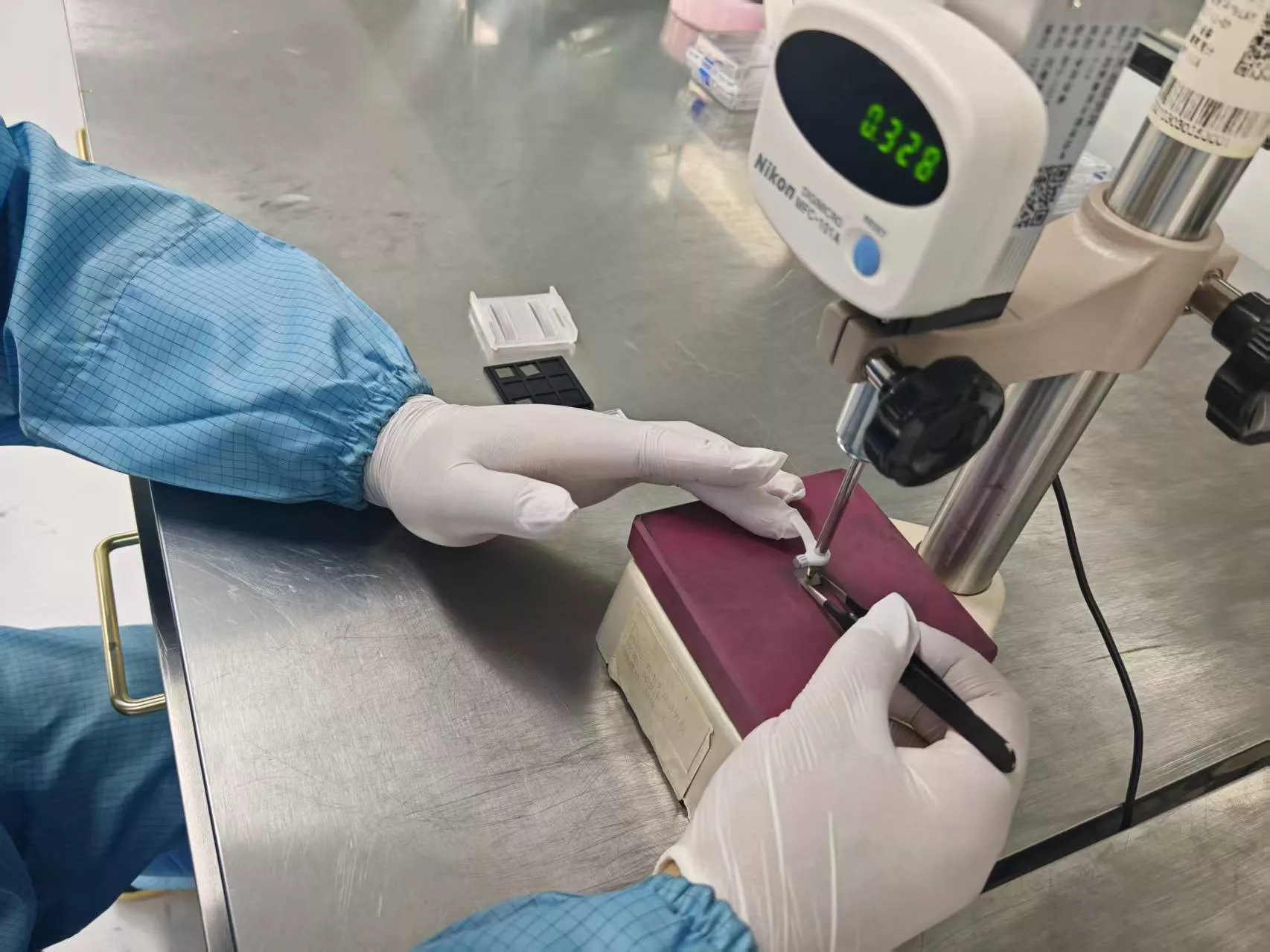

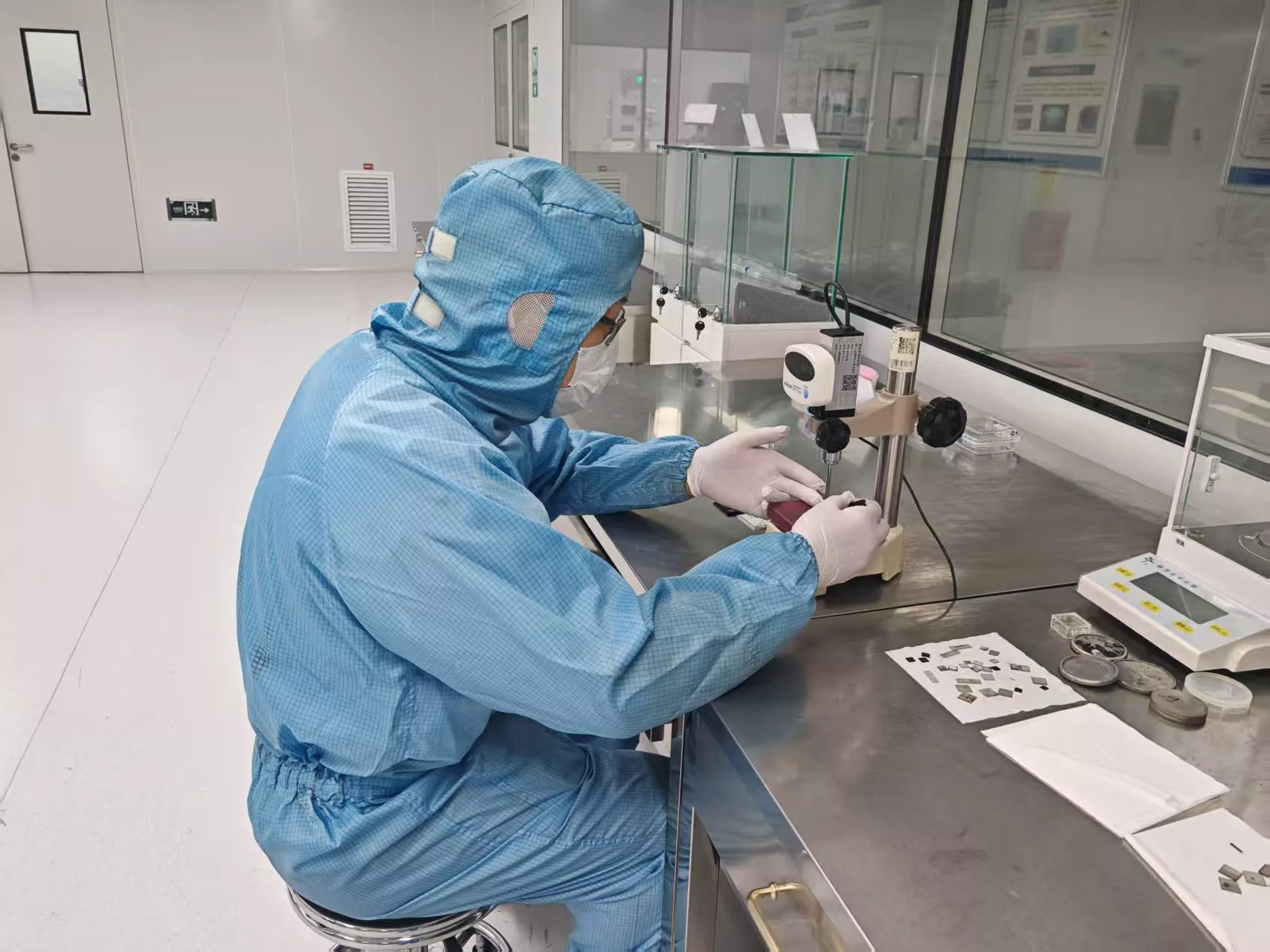

进步半导体自有实验室 精心培育钻石，依托半导体行业数十年积累的精密制造技术与材料研发经验，构建起国内领先的培育钻石全流程研发体系。实验室突破传统培育技术瓶颈，将半导体领域的高精度环境控制、等离子体物理调控等核心能力跨界应用，为钻石培育注入 “芯片级” 的严谨标准。

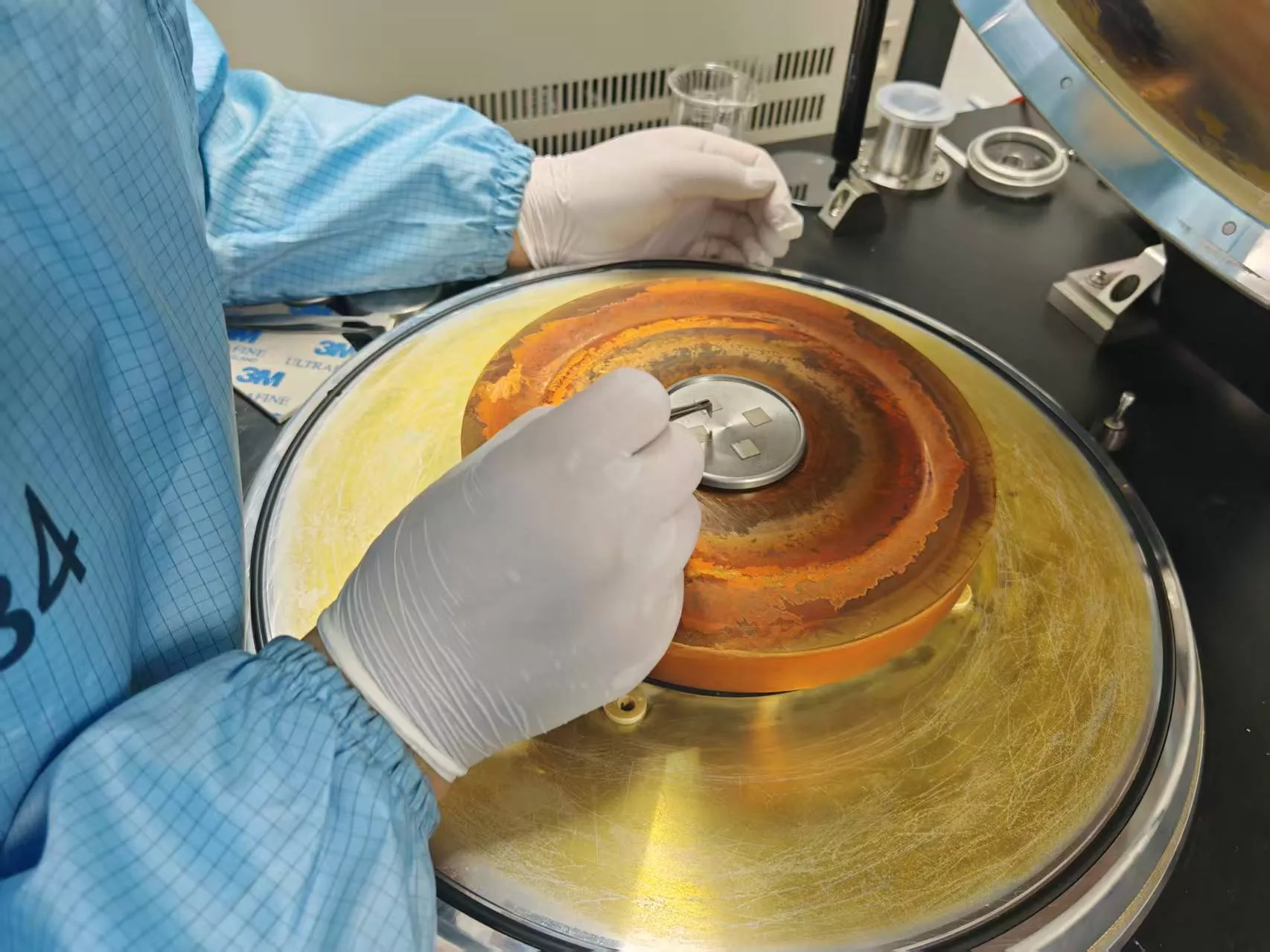

在培育核心环节，实验室采用自主研发的微波等离子体化学气相沉积（MPCVD）设备，以 99.999% 高纯度甲烷为碳源，在特制钼衬底上构建稳定生长环境。通过 AI 智能系统实时调控 1000℃左右的生长温度、0.1mbar 级真空度及等离子体密度，确保钻石晶体沿 (111) 晶面有序生长，每小时生长速率精准控制在 0.08-0.12mm，既保证晶体完整性，又避免杂质嵌入。
IGI国际认证 一钻一证
ABOUT US

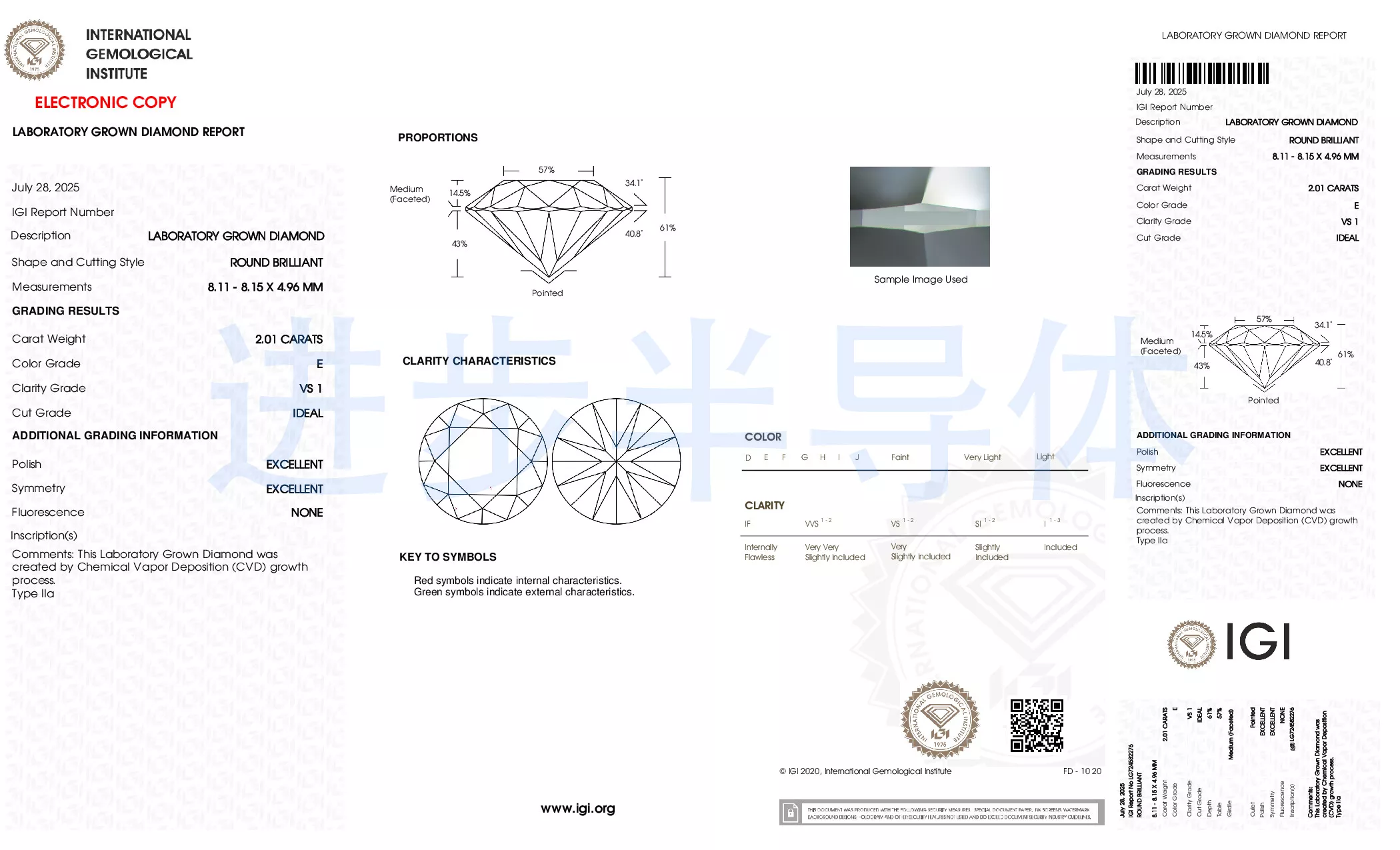

进步半导体培育的人工钻石，每一颗均搭载 IGI 国际宝石学院权威认证，与纯天然钻石享受同一认证
